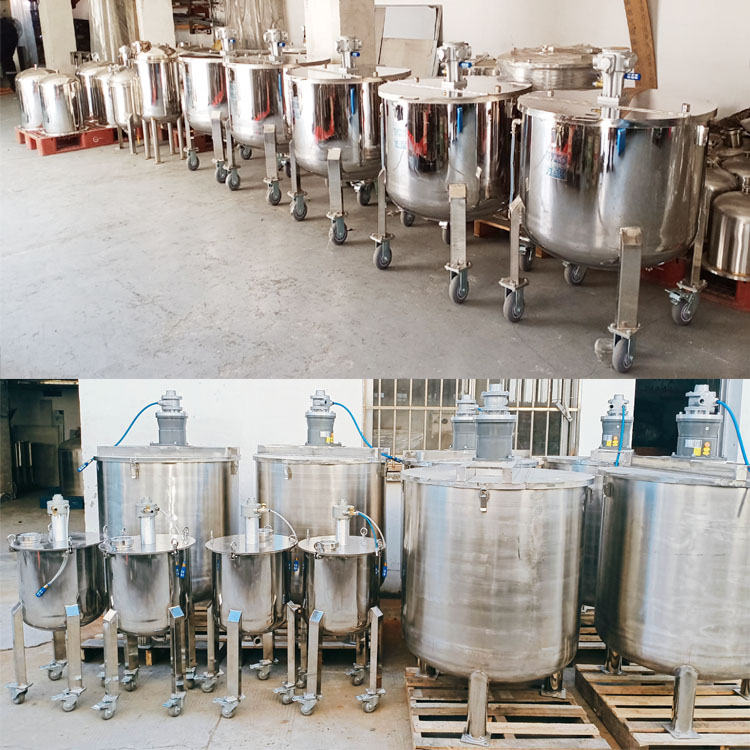

气动搅拌桶
可根据客户要求定制非标搅拌桶，搅拌罐。
| 规格型号 | 容量L | 尺寸mm | 材质 | 出料口 | 功率 hp |
耗气量 m3/min |
转速 rpm/min |
桨叶样式 | 桨叶尺寸 mm |
| TM1-20L | 20L | Ø300*H370*T2 | SUS304/316L | G1/2" | 1/8 | 0.18 | 1200 | 三叶式 | Ø100*1 |
| TM1-40L | 40L | Ø350*H450*T3 | SUS304/316L | G1/2" | 1/8 | 0.18 | 1200 | 三叶式 | Ø120*1 |
| TM3-100L | 100L | Ø500*H550*T3 | SUS304/316L | G3/4" | 1/4 | 0.26 | 900 | 三叶式 | Ø200*2 |
| TM5-200L | 200L | Ø700*H700*T3 | SUS304/316L | G1" | 1/2 | 0.395 | 750 | 杯式 | Ø200*2 |
| TM6-300L | 300L | Ø800*H750*T3 | SUS304/316L | G1"1/4" | 3/4 | 0.54 | 700 | 低剪切式 | Ø350*2 |
| TM6-500L | 500L | Ø900*H900*T3 | SUS304/316L | G1"1/4" | 3/4 | 0.54 | 700 | 三叶式 | Ø400*2 |
| TM7-1000L | 1000L | Ø1000*H1200*T3 | SUS304/316L | G1"1/2" | 1.2 | 0.99 | 360 | 三叶式 | Ø500*2 |
| TM7-2000L | 2000L | Ø1300*H1400*T4 | SUS304/316L | G1"1/2" | 1.2 | 0.99 | 360 | 一字型 | Ø600*2 |
| TM7J-3000L | 3000L | Ø1500*H1900*T4 | SUS304/316L | G1"1/2" | 1.2 | 0.99 | 120 | 锚式 | Ø1000*H500 |
| 说明：支持非标定制，可定制四氟搅拌，釜内可喷涂四氟涂层 | |||||||||
|
油漆桶技术参数： |
||||||||
|
品牌： |
万鑫达/WXD |
油漆粘度： |
20S以下 |
|||||
|
型号： |
TM1-40L |
马达功率： |
1/8HP |
|||||
|
材质： |
SUS304 |
空转转速： |
0~1200转/分钟（转速可调） |
|||||
|
容量： |
40L |
耗气量： |
0.18M3/min |
|||||
|
桶身尺寸： |
Φ350*H450*厚3mm |
搅拌轴 |
Φ12*L300mm |
|||||
|
表面处理工艺： |
机械抛光处理 |
搅拌叶轮样式： |
三叶式 |
|||||
|
桶底： |
封头底，¢32快装；3条支腿 |
叶轮尺寸： |
Φ100mm*1个 |
|||||
|
工作气压： |
0.3~0.7Mpa |
|||||||
|
附件：转速调节阀，气管接头，静音消声器 包装方式：木托包装 |
||||||||
40L油漆桶特点：
* 采用SUS304#不锈钢材质，耐酸碱，耐腐蚀。
* 表面机械抛光处理，美观，清洁方便。
* 圆弧底，底部出料更干净；3条支腿，。
* 气动搅拌器使用压缩空气；安全防爆。
* 桶身桶盖螺丝固定，桶盖1/3开盖。
* 桶盖安装小红旗浮球液位，G3/8内丝回料口等。
气动搅拌桶技术选型：
1.一次搅拌多少容量？
10L、20L、40L、60L、100L、200L、500L、1000L等多种容量，非标可定做。
2.不锈钢桶厚度多少？
常规3MM厚。可根据不同工艺，厚度可定做。
3.搅拌桶的出料形式采用哪种？
常规出料有底部出料、底部侧面出料、隔膜泵从上面抽料等样式可供选择。
4.不锈钢搅拌桶要密闭式的还是可打开式的？
常压型\压力型2种样式；常压型1/3处可打开，压力型密闭式桶盖配观察窗。
5.表面处理工艺有没有特别要求？
表面拉丝处理；机械抛光，镜面抛光，电解抛光等处理。
6.桶盖与桶身的固定方式采用什么样式？
法兰、搭扣、快装夹具固定。
7.搅拌什么液体?粘度在多少？
搅拌液体根据客户现场要求，一般有：化学品、油漆涂料、油墨、树脂、胶水、机油等液体物料。
8.气动马达功率要求多大？
根据搅拌液体的粘度，搅拌转速的要求我们将具体的选型配对。
