产品介绍

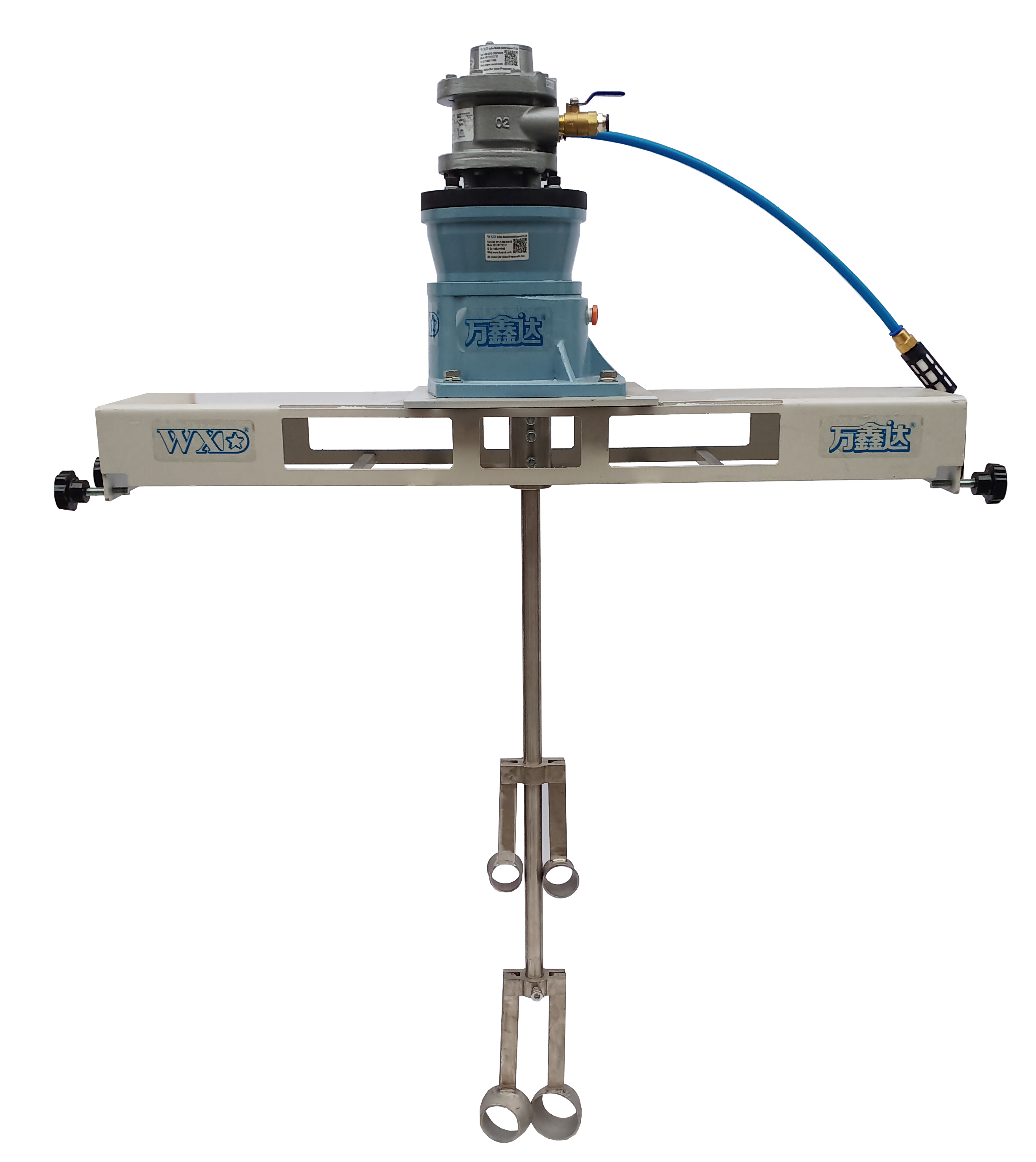

WXD-HBM5-IBC吨桶横板式搅拌机

万鑫达牌大功率IBC-HBM5横板式IBC吨桶搅拌器采用大功率活塞式气动马达,扭矩大,动力强劲;可搅拌粘度较高的物料。横板式机架固定在IBC吨桶上(1000L)铁框上,两端配2个M10手柄螺丝固定在吨桶铁架上,横板上配有2个可供叉车提取作业的作业孔,方便提升移动搅拌机。搅拌桨叶配有2层可折叠式桨叶,可放入桶口直径140mm的物料桶使用。

品牌:

万鑫达/WXD

桨叶样式:

三叶式

规格型号:

WXD-HBM5-IBC

桨叶尺寸:

18″*2层(¢200mm)

工作气压:

0.4~0.7Mpa

浸液材质:

SUS304

功率:

1/2HP

机架样式:

横板式

转速:

0~900RPM/min(转速可调)

搅拌轴:

¢20*长960mm



WXD-HBN5-IBC横板式气动搅拌机的特点:

1.使用压缩空气为动力源,安全防爆,性能可靠。

2.万鑫达牌大功率活塞式气动马达;动力强劲;马达性能稳定;故障率低。

3.可连续24小时运转,长时间运转不产生火花,不发热;温升较小。

4.超负荷运转时只会使转速变慢或停止,一旦解除负载,将恢复运转,不会产生机械故障。

5.可在易燃、易爆、高温、高湿等恶劣工况环境连续安全工作。

6.气动马达可无级调速;调节进气量的大小就可轻松调节转速。

7.可实现正反转操作;通过改变进排气方向就可轻松实现正反转操作。

8.气动搅拌机设计结构简单,装配采用模块化设计,方便装配,运输。

9.联轴器、搅拌轴及搅拌桨叶采用SUS304#不锈钢材质;表面抛光处理,美观大气。

10.联轴器与桨叶采用螺丝固定;方便拆装;清洗维护方便简单。

11.配2层可伸缩式不锈钢桨叶,专为IBC吨桶设计定做。适用于桶口直径160MM以内桶。

12.横板式气动搅拌机配有一块固定横板,架在IBC桶上,两边有2个手柄螺丝固定边框。

13.配有可供叉车提起作业的叉车孔,方便搬运及放入IBC桶内。

14.与液体接触部分常规配置为SUS304#不锈钢材质,可定制316L与镀四氟材质。

产品类型:



升降控制阀操作说明:



搅拌机保养常识:

*使用流体:压缩空气(干燥、无水清洁空气)

*最佳工作压力:5 kg/cm2 ( 70 psi )

*最高使用压力:8 kg/cm2 ( 120 psi )

*气管管径:Φ12*Φ8mm(或4分管) 以上

*适用温度:-10°C ~+70°C(在不结冻的情况下才能使用)。

*润滑油:ISO VG32或清洁机油

*连续使用:可以(无负载时不可长时间高速空转)

*建议使用转数:(0.3~1)*最大输出转数

*气管长度:≤20M

*保养方式:在马达进气端安装气源处理二联件(空气调压,过滤、油雾器);在油杯中加入清洁机油,并调节到每分钟2-3滴的给油速度,让油跟着空气管路自动给油至马达。 消声器如果出现污堵,请及时更换。

IBC横板搅拌机选型参考:

1.搅拌什么物料?

搅拌物料有液体:胶水、涂料、油墨、聚合物、油脂、环氧树脂、化学品、化妆品、皮革浆料、染料、橡胶、医疗药业、食品饮料等。

2.搅拌物料的粘度为多少?

搅拌粘度单位:有Pa.s(帕.秒)、cp(厘泊)、cs(厘斯托克斯)等等;掌握液体粘度数据可方便选择的马达功率,。例如:混合油漆涂料粘度20秒;胶水2000~10000厘泊,树脂3500~15000CP等不同粘度。

3.搅拌转速要求多少?

活塞式气动马达转速有:750~360转/分钟;叶片式气动马达可达2500转/分钟。根据需求选配。

4.IBC吨桶桶口多大?

标准IBC吨桶桶口直径为160MM,有些桶口直径达到500MM,根据不同桶口大小选择桨叶样式及尺寸。可伸缩式桨叶或三叶式桨叶、高剪切性分散盘等可选。

5.桨叶尺寸要求多大?

桨叶尺寸一般为容器的1/2~1/3之间;折叠式桨叶一般展开直径为400mm;桨叶大小可根据客户要求定制。

6.与液体接触部分材质有无特别要求?

我司常规配置SUS304#不锈钢材质制造搅拌轴及桨叶;可定做316L材质或镀四氟桨叶。

7.搅拌机架采用何种样式?

IBC吨桶搅拌机架主要有横板式和推车升降式两种功能样式可选;机架材质有碳钢喷漆和不锈钢材质可选。

我司可根据客户要求定制防爆型IBC桶气动搅拌机。



吨桶搅拌器订购说明:

1.本报价不含税,含物流运费。

2.气动搅拌机整机质保一年;保质期内出现机械故障免费更换。

3.轻货纸箱包装,重物物流配送。

4.我司可开13%增值税票,开票请加税金。

5.气动搅拌机工厂实物拍摄,请勿挪用。
